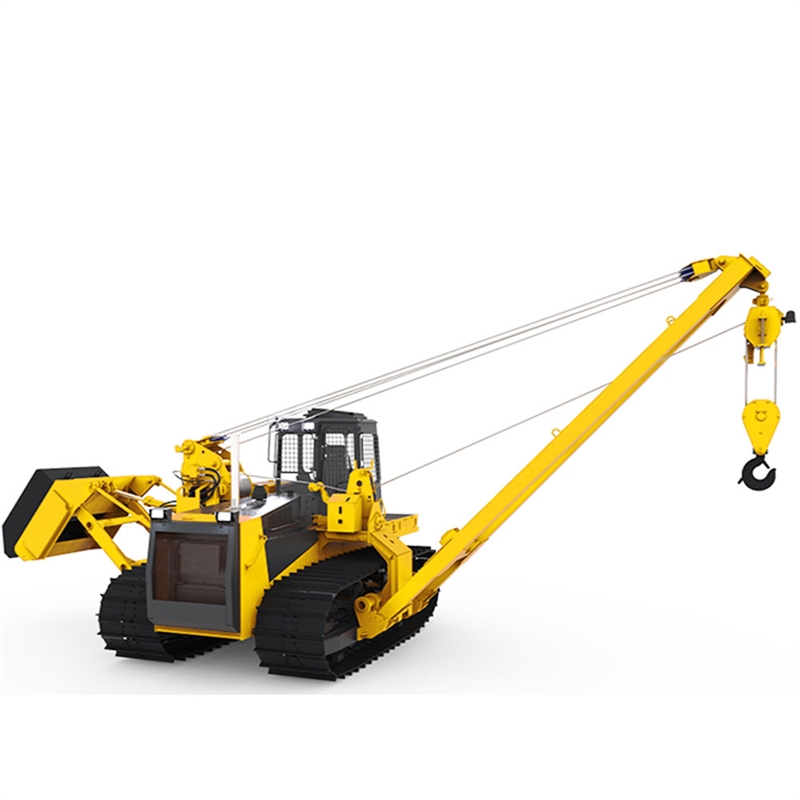

Трубоукладчик ТГ20.45

Тип

ЯМЗ-238

Мощность кВт /лс

176/240

Мин.удельный расход г/кВт (г/лс)

214 (157)

Рабочий объем

14,86 л

Крутящий момент/ запас крутящего момента/мощности

883 Нм при оборотах 1250-1450

Электростартер

Ст25.3708-01 / 8,1 кВт

Генератор

24 В / 55 А

Аккумулятор

2*12 В / 2*132 Ач

Предпусковой подогрев с функцией автономного обогрева

Теплостар 14ТС-10

Тип

Жесткая, четырехточечная

Рама

Несущая конструкция из высокопрочной стали, сваренная с высокой точностью

Катки

Со смазкой на весь срок эксплуатации, на подшипниках скольжения (втулках)

Количество катков

7 опорных с каждой стороны / 2 поддерживающих с каждой стороны

Гусеничная лента / Ширина башмака / Грунтозацеп

45 усиленных башмаков с каждой стороны 900 мм 65 мм

Механизм натяжения гусениц

Гидравлический, ручной

Тип

Гидроcтатическая Bosch-Rexroth (Германия) / или аналог (Германия-Италия)

Коробка передач

Исполнена парой Гидронасос-Гидромотор с бесступенчатым переключением передач

Бортредукторы

Планетарные (Германия/Италия)

Управление

Электро-Гидросервирование

Тормозная система

Гидравлическая (гидрозамок), нормально замкнутые многодисковые фрикционы

Тип

Гидравлическая, раздельно-агрегатная

Гидронасос

PSM 310.80

Максимальное давление

28 МПа

Гидрораспределитель

Секционный (Беларусь)

Фильтрация

Двойная очистка: на всасывании; полнопоточный на сливе

Кабина

Шестигранная, повышенной обзорности с двойным стеклопакетом , подрессоренная

Безопасность

Аварийный люк, FOPS, внешний аккумуляторный отсек

Сиденье

Эргономическое, с ремнем безопасности

Управление движением и навесным оборудованием

Джойстики 4-х позиционные

Система охлаждения

60 л

Топливный бак

400 л

Система смазки ДВС

32 л

Ботовой редуктор

8 л

Гидросистема трансмиссии и гидросистема навесного оборудования

150 л

Масса,т

28,55 / 28,55

Удельное давление на грунт (от оснащения)

0,054 мПа

Крюк

Приводится в движение через полиспастную систему с помощью лебедки

Высота подъема

5,9 (7,9) м

Глубина опускания крюка

2,5 м

Скорость подъема - опускания

от 0,036 м/с до 0,179 м/с

Контргруз наборный из 2 плит

Откидываемый, масса 4000кг

Стрела

Сварная конструкция коробчатого сечения.Приводится в движение через полиспастную систему с помощью лебедки.

Лебедка

Двухбарабанная с гидравлическим приводом

Номинальная грузоподъемность при вылете 2,5 м

20 т

Максимальная расчетная грузоподъемность

41 т

Оборудование в стандартной комплектации

Световые приборы - четыре передних и два задних фонаря, Воздухоочиститель сухого типа с удалителем пыли и индикатором запыленности, Комплект инструмента, Сплошное бронирование днища, Крепление для огнетушителя, Солнцезащитный щиток

Оборудование в дополнительной комплектации

Радиоприемник АМ/FM с дисковым проигрывателем, Кондиционер воздуха, Комплект защиты от вандализма, Сварочный трансформатор 2-/4- постовой, Влагоотделитель топлива, Аптечка первой помощи, Огнетушитель

Приборы безопасности

АЗК-110 - для защиты от перегрузок и опрокидывания груза (либо аналог), Защита при работе в зоне линий электропередач, Данные о массе поднимаемого груза, предельной грузоподъемности, величине вылета стрелы, угла наклона стрелы относительно горизонта, Указатель вылета стрелы для определения максимальной грузоподъемности, Приборы световой и звуковой сигнализации, проблесковый фонарь и зуммер, срабатывающий параллельно с ограничителем нагрузки, Ограничитель для автоматической остановки крюка, Устройство для автоматической остановки стрелы в крайнем положении
