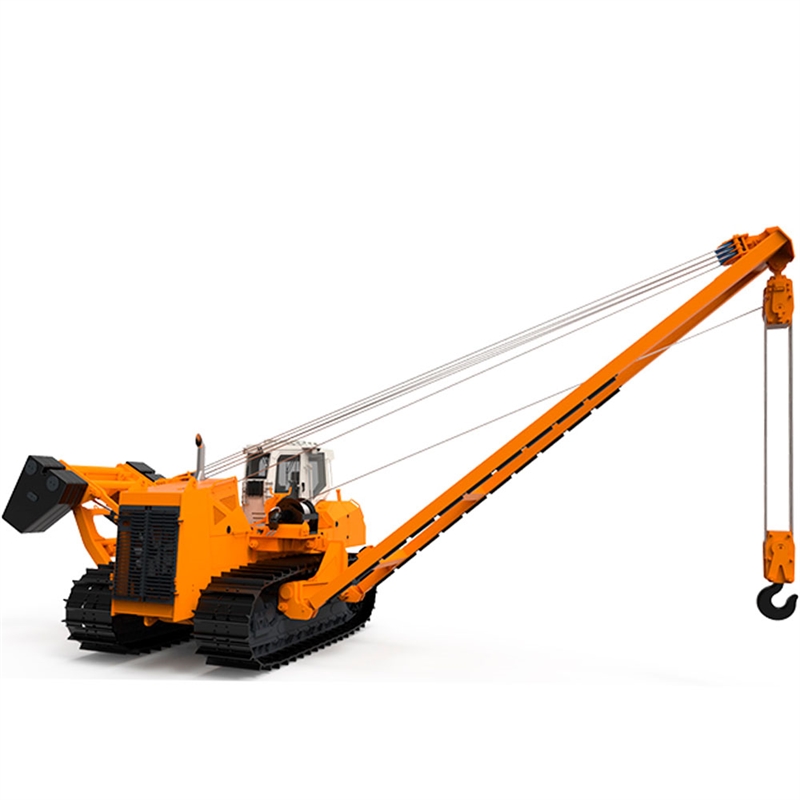

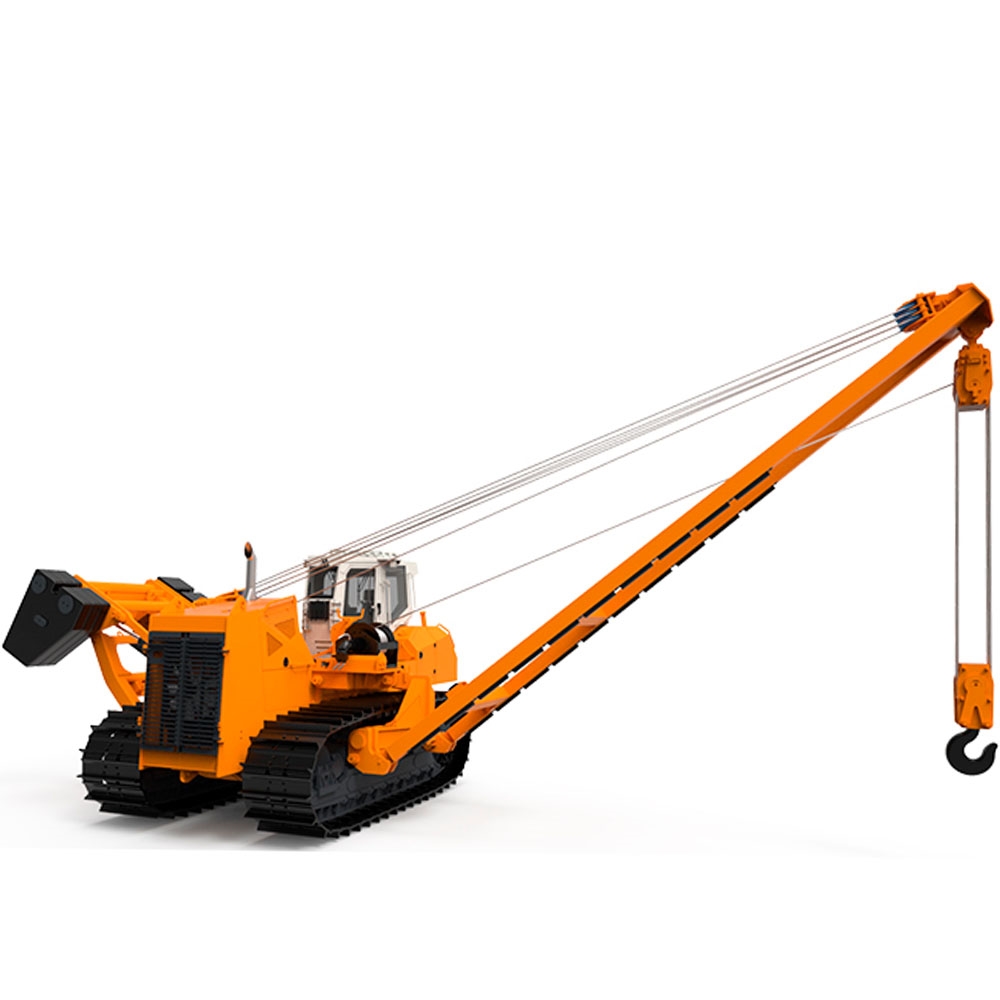

Трубоукладчик ТГ35.80

Тип

ЯМЗ-652

Мощность кВт /лс

303/412

Рабочий объем

11,12 л

Генератор

24В/90А

Аккумулятор

2х12В (210 Ач)

Предпусковой подогрев с функцией автономного обогрева

Теплостар 14тс-10

Умная система управления скоростью вентилятора охлаждения

Fan-Drive

Номинальная грузоподъемность, расчетная, при вылете крюка от левого ребра опрокидывания 2,5 м, т, не менее

51

Расчетная опрокидывающая нагрузка при вылете крюка от левого ребра опрокидывания 1,22м, т, не менее

107

Максимальная грузоподъемность стрелы, т, не менее

70

Длина стрелы, м, не менее

8,6

Стрела максимально поднята

Высота подъема – 7,2 м Глубина опускания крюка – 2,5 м

Стрела максимально откинута

Высота подъема – 1,1 м Глубина опускания крюка – 8 м

Привод подъема-опускания стрелы

Лебедка с гидравлическим приводом

Вылет стрелы, м

1,22…8,8

Масса стрелы, т

2

Стреловой полиспаст

6-кратный

Грузовой полиспаст

8-кратный

Скорость подъема/опускания крюка, м/мин

0…6,9

Контргруз

Откидываемый гидравлически. Наборный из 6 плит, общая масса 9600 кг

Приборы безопасности

-Защита при работе в зоне линий электропередач -Данные о массе поднимаемого груза, предельной грузоподъемности, величине вылета стрелы -Указатель вылета стрелы для определения максимальной грузоподъемности -Приборы световой и звуковой сигнализации, проблесковый фонарь и зуммер, срабатывающий параллельно с ограничителем нагрузки -Ограничитель для автоматической остановки крюка - Устройство для автоматической остановки стрелы в крайнем положении

Тип

Жесткая

Рама

Несущая конструкция из высокопрочной стали, сваренная с высокой точностью

Катки

Со смазкой на весь срок эксплуатации, на подшипниках скольжения (втулках)

Количество катков

9 опорных с каждой стороны / 2 поддерживающих с каждой стороны

Гусеничная лента / Ширина башмака / Грунтозацеп/ Площадь опорной поверхности

48 башмаков/ 910 мм/ 78мм / 7,07 м2

Механизм натяжения гусениц

Гидравлический

Тип

Гидростатическая с электронным управлением

Коробка передач

Исполнена парой гидронасос-гидромотор с бесступенчатым регулированием

Бортредукторы

Планетарные

Тормозная система

Гидравлическая, нормально замкнутые многодисковые тормоза

Тип

Гидравлическая, раздельно-агрегатная

Гидронасос

Аксиально-поршневой Производительность 290 л/мин Максимальное давление 28 МПа

Гидрораспределитель

Секционный

Фильтрация

Двойная очистка: на всасывании; полнопоточный на сливе

Кабина

Шестигранная, повышенной обзорности, подрессоренная, двойное остекление, климатическая система (отопление, кондиционированние, вентиляция), увеличенный фильтр кабины, фильтр рециркуляции воздуха, стеклоочистители и омыватели лобового, заднего и дверных окон, солнцезащитная шторка. Дополнительный отопитель кабины (опционально).

Безопасность

Встроенные системы защиты от переворачивания и падающих предметов ROPS/FOPS, фиксация дверей в открытом положении

Сиденье

Эргономическое, подрессоренное, трехточечный ремень безопасности, датчик присутствия оператора

Управление движением и навесным оборудованием

2 джойстика 4-х позиционных

Система охлаждения

80 л

Топливный бак

700 л

Система смазки ДВС

35 л

Ботовой редуктор

2х16,5 л

Гидросистема трансмиссии и оборудования

280 л

Общая длина, мм

5810

Общая ширина, мм

5000

Ширина гусеницы, мм

910

Общая высота (стрела 8,6 м), мм

10000

Общая высота (без стрелы), мм

3800

Длина опорной базы по осям, мм

3950

Дорожный просвет, мм

638

Ширина колеи, мм

2420

Ширина по наружным кромкам траков, мм

3330

Ширина транспортная (без подстрельника и рамы контргрузов), мм

3490

Ширина (при сложенном противовесе и поднятой стреле), мм

5000

Ширина (при откинутом противовесе и откинутой стреле), мм

15000

Эксплуатационная масса, т

60

Транспортная масса (со снятой стрелой, подстрельником, контргрузами, рамой контргрузов), т

43,5
