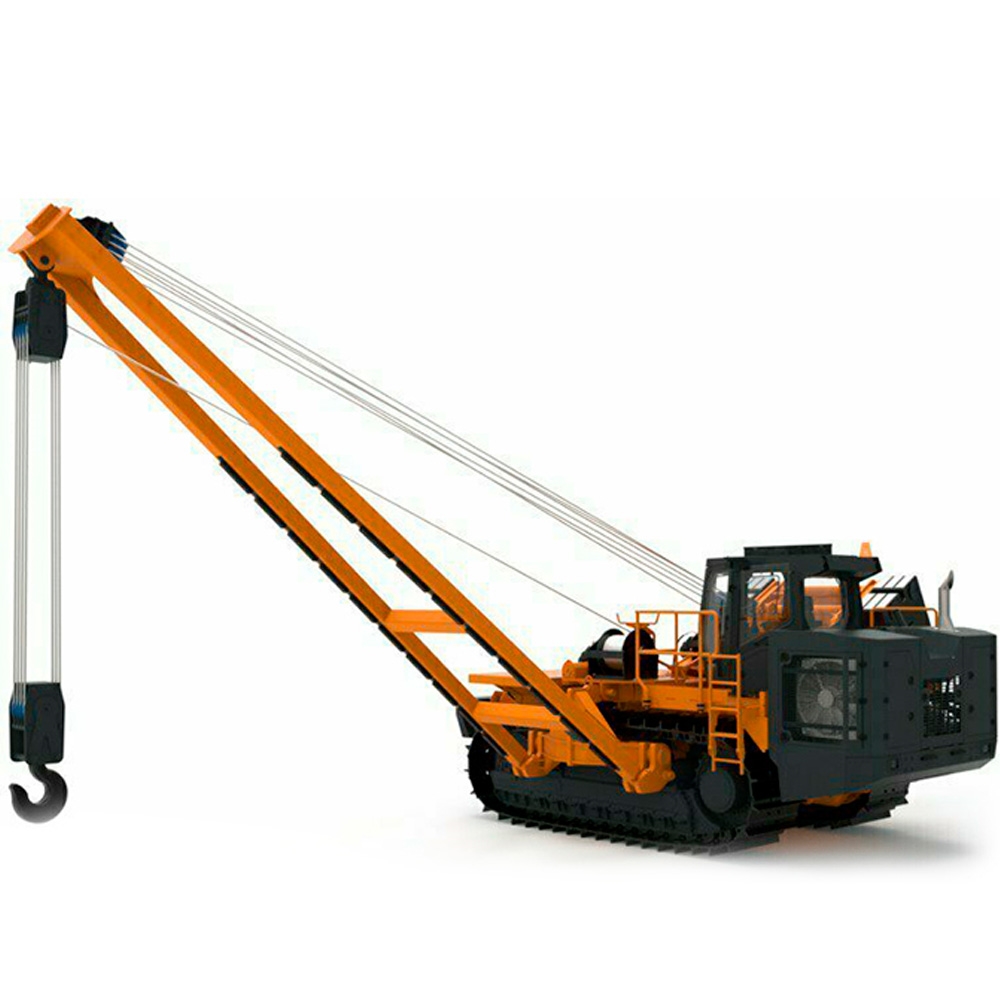

Трубоукладчик ТГ50.100Е2

Тип

ЯМЗ-652

Мощность кВт /лс

303/412

Мин.удельный расход г/кВт (г/лс)

214 (157)

Рабочий объем

11,12 л

Крутящий момент/ запас крутящего момента/мощности

1870 Н*м при 1200 об/мин

Электростартер

M009T60471 5,5 кВт

Генератор

90А

Аккумулятор

420 Ач

Предпусковой подогрев с функцией автономного обогрева

Теплостар 14тс-10

Тип

Жесткая

Рама

Несущая конструкция из высокопрочной стали, сваренная с высокой точностью

Катки

Со смазкой на весь срок эксплуатации, на подшипниках скольжения (втулках)

Количество катков

8 опорных с каждой стороны / 2 поддерживающих с каждой стороны

Гусеничная лента

42 усиленных башмаков

Ширина башмака

960 мм

Грунтозацеп

88 мм

Механизм натяжения гусениц

Гидравлический, ручной

Тип

ГидроСтатическая Bosch-Rexroth (Германия) / или аналог (Германия-Италия)

Коробка передач

Исполнена парой Гидронасос-Гидромотор с бесступенчатым переключением передач

Бортредукторы

Планетарные (Германия/Италия)

Управление

Электро-Гидросервирование

Тормозная система

Гидравлическая (гидрозамок), нормально замкнутые многодисковые фрикционы

Тип

Гидравлическая, раздельно-агрегатная

Гидронасос

Bosch-Rexroth A10V140

Максимальное давление

35 МПа

Гидрораспределитель

ГРОР 22.К1.3ПР1.Т1 3-х секционный

Фильтрация

Двойная очистка: на всасывании; полнопоточный на сливе

Кабина

Шестигранная, повышенной обзорности , подрессоренная, двойное остекление, климатическая система (отопление, кондиционирование и вентиляция), рециркуляция кабинного воздуха, увеличенный фильтр кабины, фильтр рециркуляционного воздуха, стеклоочистители и омыватели лобового, заднего и дверных окон, солнцезащитная шторка.

Безопасность

ROPS/FOPS, смотровой-аварийный люк с защитной решёткой.

Сиденье

Подрессоренное, с гидравлическим амортизатором, регулировка по массе, регулировка высоты, регулировка наклона подушки, регулировка длинны подушки, регулировка наклона спинки, высокая спинка, 3х точечный ремень безопасности,подголовник, регулируемый поясничный подпор, подогрев спинки и подушки.

Управление движением и навесным оборудованием

Джойстики 4-х позиционные

Система охлаждения

95 л

Топливный бак

670 л

Система смазки ДВС

35 л

Ботовой редуктор

8 л

Масса,т

68

Удельное давление на грунт (от оснащения)

1,04/0,94 кг/см2

Крюк

Приводится в движение через полиспастную систему с помощью лебедки

Высота подъема

7,5 м

Глубина опускания крюка

2,5 м

Скорость подъема — опускания

0,01 м/с — 0,13 м/с

Контргруз

Наборный из 6 плит, масса 9600 кг.

Стрела

Сварная конструкция коробчатого сечения.Приводится в движение через полиспастную систему с помощью лебедки.

Лебедка

Двухбарабанная с гидравлическим приводом

Максимальная расчетная грузоподъемность

100 т
